Kích thước phòng máy phát điện Cummins cực kỳ quan trọng. Bên cạnh việc đảm bảo yếu tố kỹ thuật lắp đặt, thiết kế phù hợp sẽ tiết kiệm các khoản chi phí khác.
Vậy để biết kích thước phòng máy phát điện Cummins chuẩn bạn đừng vội bỏ qua những thông tin ở dưới đây. Tin rằng những thông tin Vngpower cung cấp giúp ích đến quý độc giả.
Tiêu chuẩn thiết kế phòng máy phát điện Cummins
Để xây dựng phòng máy phát điện bạn cần đáp ứng một số tiêu chuẩn như kích thước phòng, bệ móng và chân máy,…
Tính toán kích thước phòng máy phát điện
Chiều rộng phòng máy = chiều rộng máy + chiều rộng 2 bên máy cùng với tường. Nếu phòng đặt bồn dầu dự phòng hay tủ khác bạn phải tính thêm chiều rộng (dài) bồn dầu dự phòng + tủ/thiết bị khác.
Tính toán kích thước phòng máy phát điện Cummins
Chiều dài phòng máy = chiều dài máy + chiều dài chụp thoát gió + khoảng cách tối thiểu là 100 cm. Trường hợp phòng đặt bồn dầu dự phòng/tủ khác bạn cần tính thêm chiều dài bồn dầu dự phòng + tủ/thiết bị.

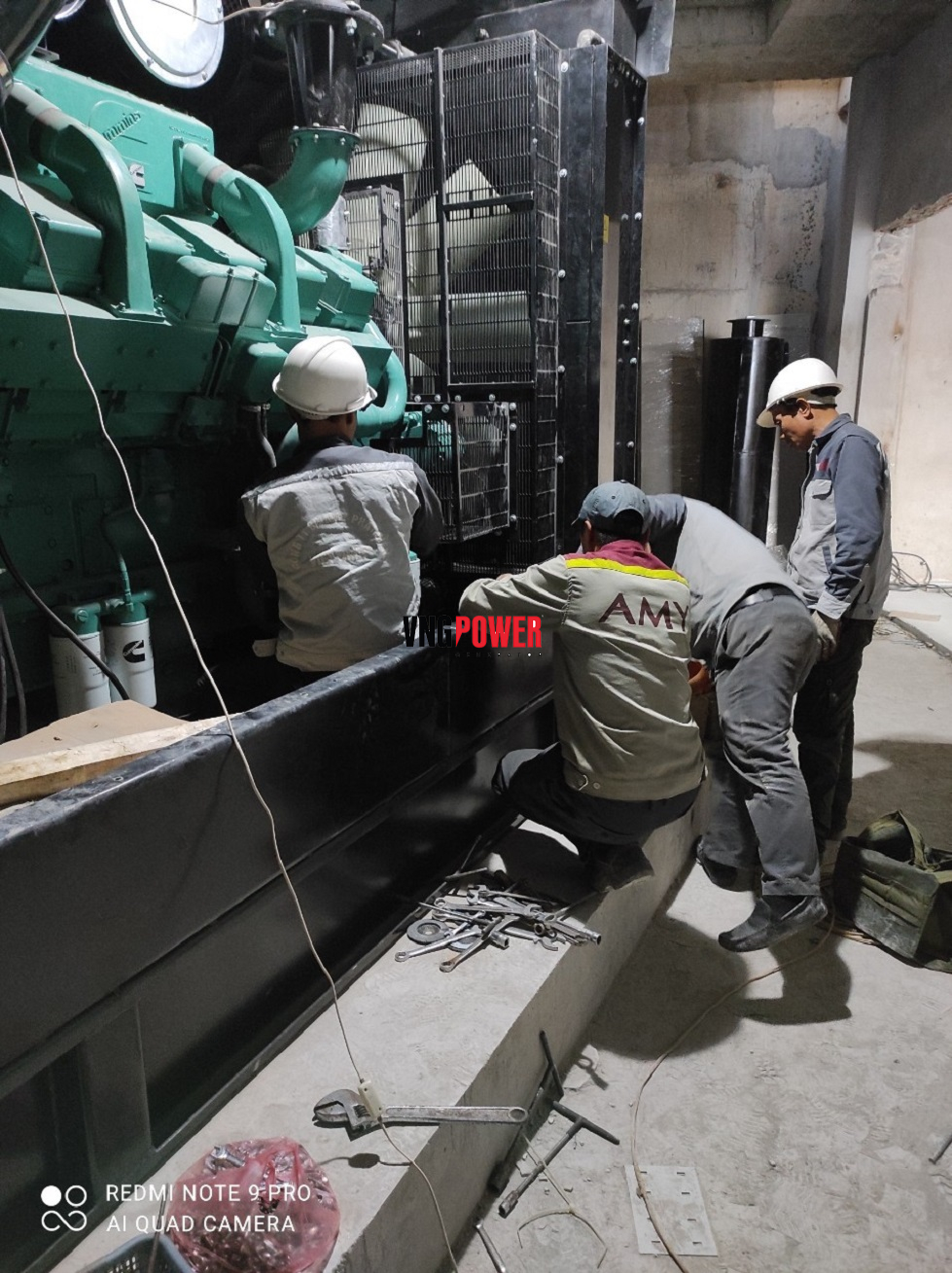

Lắp bệ móng và chân máy phòng máy phát điện
Đối với những máy phát điện Mitsubishi công suất nhỏ không cần thiết làm bệ móng. Tuy nhiên với công suất lớn bạn có thể làm bệ móng hay lò xỏ giảm chân để máy hoạt động tốt.
Máy phát điện Mitsubishi công suất lớn bạn có thể làm bệ móng hay lò xỏ giảm chân để máy hoạt động tốt
Xây bệ máy phát bê tông cốt thép, chiều dày bệ máy khoảng 10 – 20cm. Kích thước bệ móng đó lớn hơn tổng thể máy phát mỗi bên 30 – 50cm. Như vậy mới bảo đảm việc lắp lò xo giảm chấn tại chân máy hay bị trí đứng vận hành.
Việc lắp lò xo giảm chấn tại chân máy nhằm khi hoạt động máy giảm rung chấn tác động trực tiếp đến sàn. Chọn lò xo này cần bảo đảm trọng tổng luôn lớn gấp 2 lần tải trọng máy.

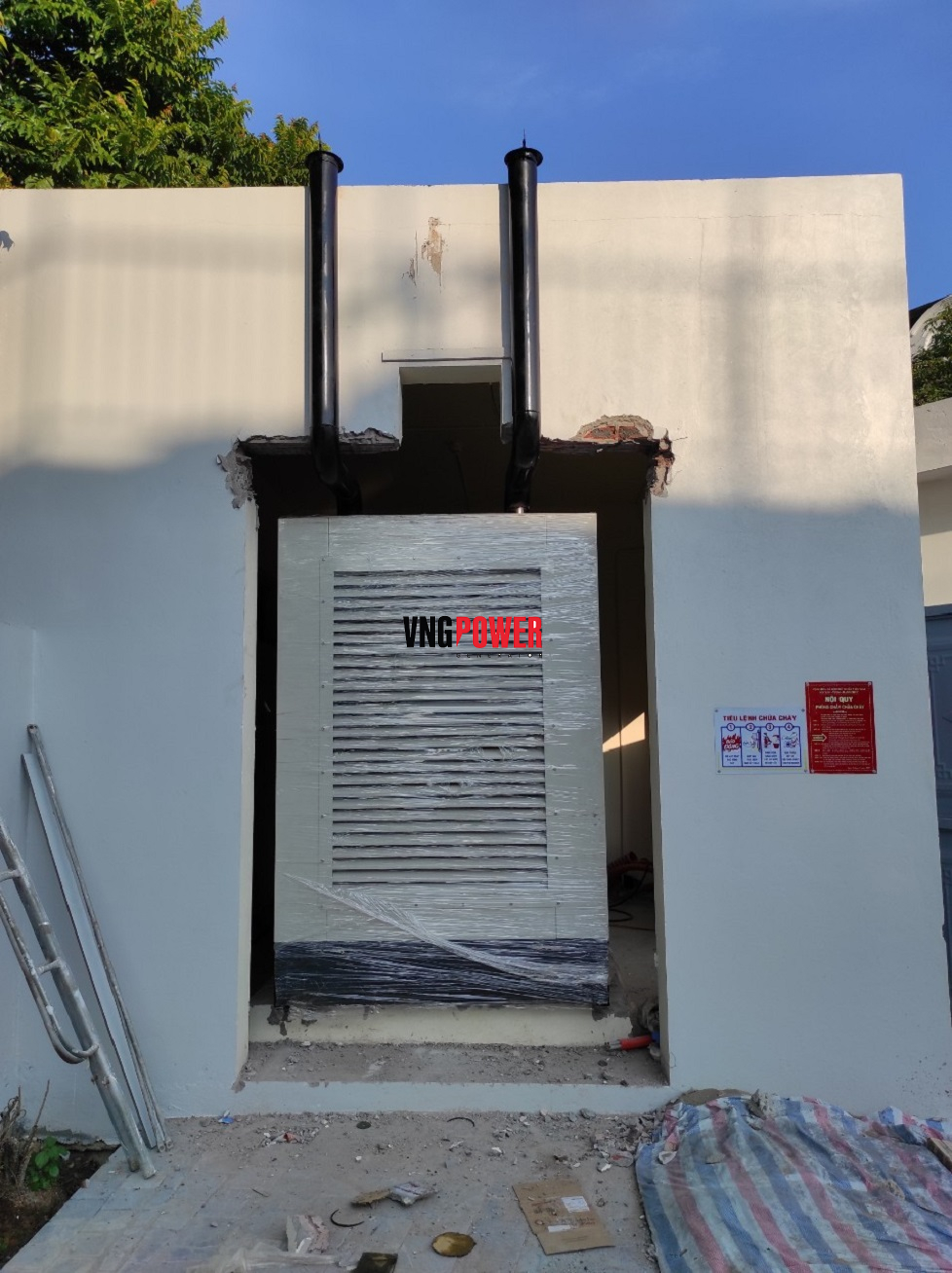

Hệ thống khí thải, nguồn lấy gió vào
Thường cửa lấy gió được bố trí phía đầu máy, kích thước cửa lấy gió tùy theo công suất để đặt sao cho bảo đảm lượng gió lấy vào. Lưu lượng gió đầu vào máy chú thích rõ ràng trong thông số động cơ. Tùy theo độ ồn yêu cầu lắp thêm hộp tiêu âm phía sau cửa lấy gió để bảo đảm độ ồn phát ra.
Cửa thoát gió nóng tùy thuộc vào kích thước két nước, thường sẽ làm rộng mỗi bên khoảng 20 – 60cm. Trường hợp chật hẹp bạn có thể làm cửa thoát gió bằng kích thước két nước.
Xác định kích thước cửa thoát gió nóng xong bạn làm chụp thoát bao trọn két nước nối tới cửa. Tuy nhiên chụp phải có bạt chống rung nối vào két nước hay phía cửa thoát gió nóng.
Bởi lẽ khi máy hoạt động sẽ rung nếu kết nối cứng làm hư hỏng thiết bị. Tùy theo độ ồn yêu cầu bạn lắp thêm hộp tiêu âm ở giữa két nước đến cửa thoát gió để bảo đảm độ ồn phát ra.

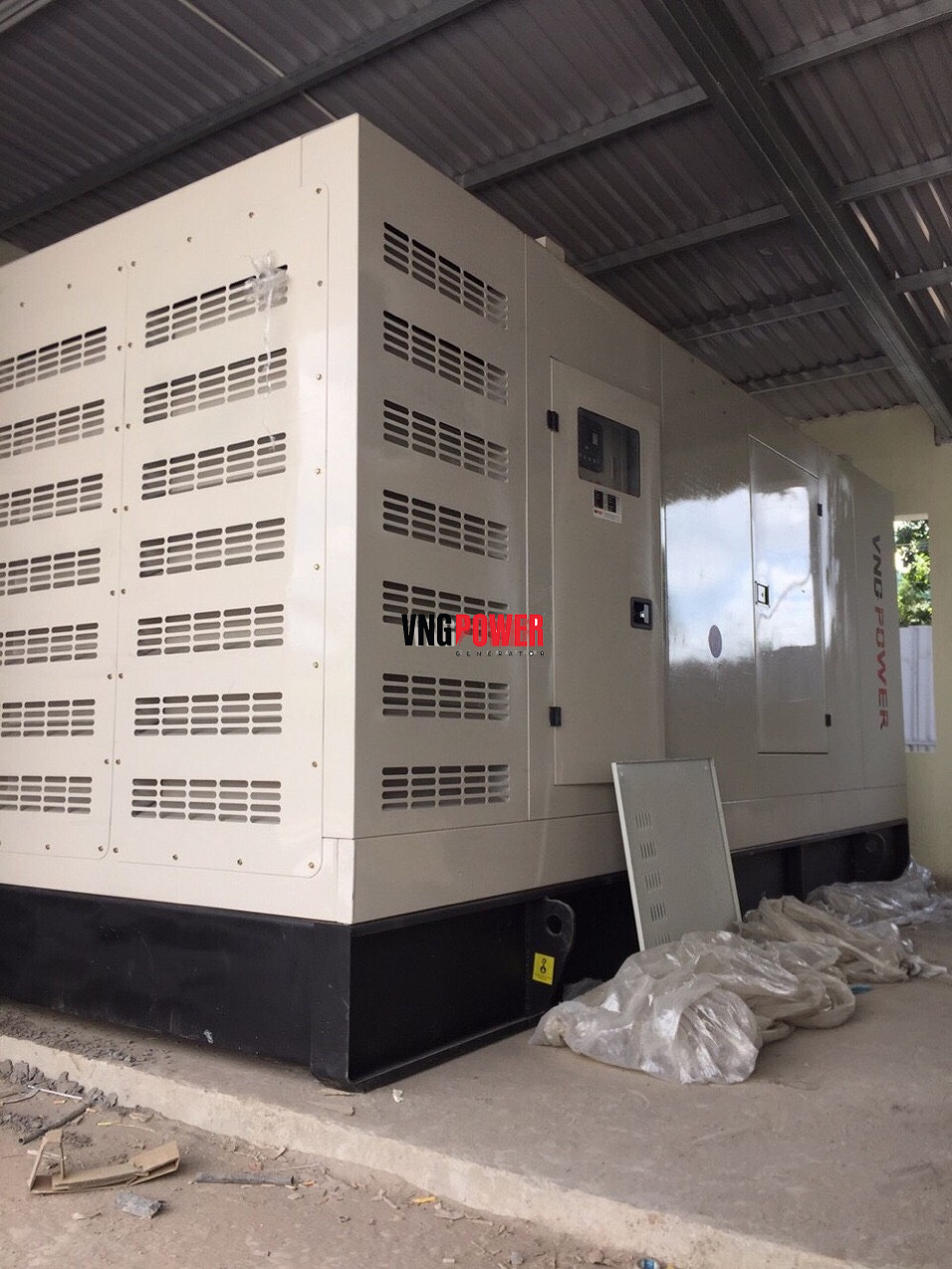

Hệ thống giảm âm cho phòng máy
Những dự án gần khu dân cư, bệnh viện, khu vực đông người, trường học… cần độ ồn khi máy chạy thấp. Do đó bạn cần làm thêm chống ồn phòng máy và lắp bộ lọc khí thải để đảm bảo tiếng ồn, khí thải.
Tiêu chuẩn thiết kế phòng máy phát điện Cummins là hệ thống giảm âm
Tùy vào độ ồn chúng ta lắp thêm hộp tiêu âm phía sau cửa lấy gió. Hoặc bạn lắp hộp tiêu âm ở giữa két nước tới cửa thoát gió.
Tiêu âm cho phòng máy tùy theo độ ồn yêu cầu để lắp đặt lớp chống ồn dày – mỏng. Lớp chống ồn gồm: Thép khung, tôn đục lỗ, vải bọc chống cháy, bông thủy tinh, sơn tĩnh điện.
Không gian lắp đặt máy phát là đảm bảo độ ồn <=75db. Từ đó việc đi lại vận hành dễ dàng, việc cấp gió và thoát gió thải nóng, ống khói theo khuyến cáo nhà sản xuất.

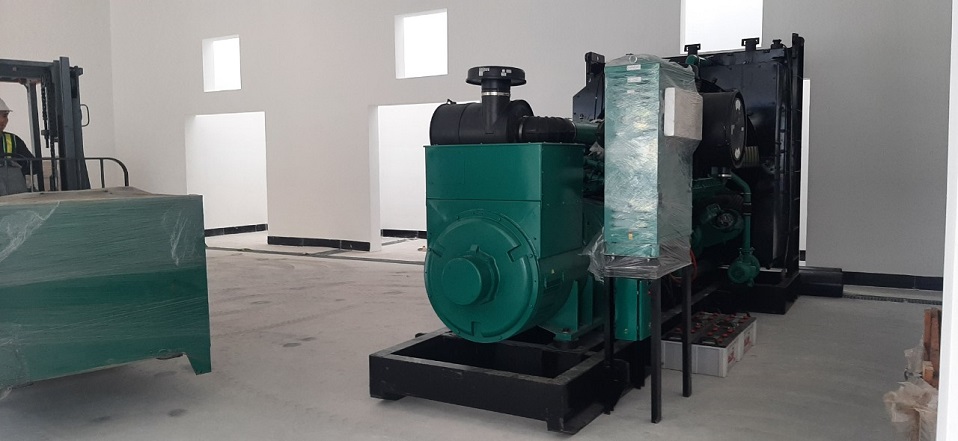

Kích thước phòng máy phát điện Cummins đúng chuẩn
Sau đây là kích thước phòng máy phát điện Cummins đúng chuẩn bạn có thể tham khảo:
Kích thước phòng máy phát điện Cummins chuẩn bạn nên biết
| Model | Công suất(kVA) | Kích thước vỏ máy
D x R x C(m) |
Kích thước phòng máy
D x R x C(m) |
| C33D5P | 30 | 2.3 x 1.0 x 1.3 | 3.8 x 3.0 x 2.5 |
| C44D5P | 40 | 2.7 x 1.1 x 1.8 | 4.2 x 3.2 x 2.5 |
| C66D5P | 60 | 2.7 x 1.1 x 1.8 | 4.2 x 3.2 x 2.5 |
| C88D5P | 80 | 2.7 x 1.1 x 1.8 | 4.2 x 3.2 x 2.5 |
| C110D5P | 100 | 3.2 x 1.1 x 1.8 | 4.6 x 3.2 x 2.8 |
| C138D5P | 125 | 3.4 x 1.1 x 1.8 | 4.8 x 3.2 x 2.8 |
| C165D5P | 150 | 3.6 x 1.2 x 2.0 | 5.1 x 3.2 x 2.8 |
| C200D5P | 180 | 3.9 x 1.2 x 2.1 | 5.3 x 3.2 x 3.0 |
| C220D5P | 200 | 3.9 x 1.2 x 2.1 | 5.3 x 3.2 x 3.5 |
| C275D5P | 250 | 4.0 x 1.2 x 2.2 | 5.5 x 3.2 x 3.5 |
| C330D5P | 300 | 4.4 x 1.4 x 2.3 | 5.8 x 3.4 x 3.5 |
| C388D5P | 350 | 4.4 x 1.4 x 2.3 | 5.8 x 3.4 x 3.5 |
| C440D5P | 400 | 4.4 x 1.6 x 2.3 | 5.8 x 3.6 x 3.5 |
| C500D5P | 450 | 4.9 x 1.6 x 2.5 | 6.9 x 3.6 x 3.5 |
| C550D5P | 500 | 4.7 x 1.6 x 2.5 | 6.7 x 3.6 x 3.5 |
| C650D5P | 600 | 4.9.6 x 2.5 | 6.9 x 3.6 x 3.5 |
| C713D5P | 650 | 5.0 x 1.9 x 2.6 | 7.0 x 3.9 x 3.5 |
Để thiết kế đảm bảo hiệu quả chi phí, vật tư, thuận tiện khi lắp đặt bạn cần tham khảo ý kiến của đơn vị uy tín.
Kết luận
Mong rằng với những thông tin chia sẻ trên đây giúp ích đến quý độc giả. Nếu bạn cần thêm tư vấn thiết kế kích thước phòng máy phát điện Cummins hãy kết nối đến VNGPOWER. Tin rằng đến với chúng tôi bạn cảm thấy hài lòng.
