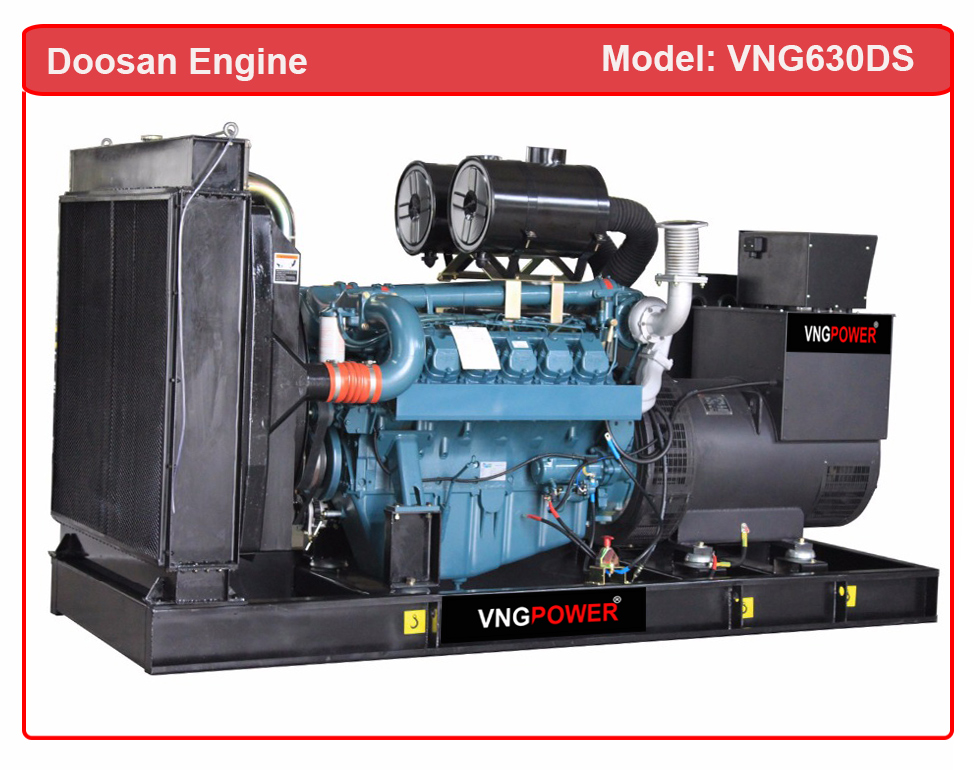

Máy Phát Điện Doosan 630KVA – DP180LA
Tổ máy phát điện Doosan 630Kva là sản phẩm của Tập Đoàn Hyundai Doosan Hàn Quốc được VNGPOWER nhập khẩu và lắp ráp hoàn thiện chất lượng tại Việt Nam.
- Hỗ trợ tư vấn, thiết kế, giải pháp kỹ thuật miễn phí tổ máy Doosan 630Kva cho dự án
- Động cơ: Hyundai Doosan Nguyên Bản Hàn Quốc – Êm Ái, hiệu suất vượt trội.
- Đầu phát: Stamford (UK) hoặc Leroy Somer (Pháp) – An toàn và ổn định trong vận hành.
- Bộ điều khiển thông minh Deepsea (UK) – Hướng dẫn vận hành chi tiết dễ dàng.
- Hồ sơ theo máy đầy đủ : C/O, CQ, Biên bản giấy tờ, hồ sơ hợp đồng đầy đủ.
- Thời gian giao máy Doosan 630Kva: 20-45 ngày tùy model động cơ
- Bảo hành toàn quốc 24 tháng hoặc 1200h, xử lý sự cố sau 3h
- Liên hệ để được tư vấn giải pháp, khảo sát thực tế tận nơi miễn phí
Máy phát điện Doosan 630KVA đang trở nên phổ biến rộng rãi ở nhiều dự án hiện nay. Với khả năng hoạt động ổn định, hiệu suất cao nhưng giá thành tương đương với các dòng máy cao cấp nên sản phẩm của Công ty Doosan đang ngày càng quen thuộc với nhiều dự án Việt Nam.
Những chú ý khi lựa chọn, vận hành máy phát điện Doosan
Nên lựa chọn công suất máy phát điện cao hơn hẳn so với công suất thực tế. Nhằm phòng tránh tình trạng quá tải, cháy nổ xảy ra. Đồng thời đảm bảo được tuổi thọ của máy.
Tuyệt đối không vận hành máy phát điện trong điều kiện ẩm ướt hoặc trong điều kiện trời mưa nhằm phòng mất an toàn điện.
Tuyệt đối không chạm vào máy khi tay đang ướt.
Trước khi vận hành cần kiểm tra nhiên liệu, dầu nhớt. Nhằm tránh tình trạng gián đoạn hoặc hư hỏng trong quá trình vận hành.
Không được tiếp nhiên liệu khi máy đang nóng hoặc đang hoạt động.
1.Thông số kĩ thuật chính tổ máy phát điện Doosan 630Kva
Stt | Nội dung | Thông số, tính năng kỹ thuật |
1. Thông số kĩ thuật chính | ||
1.1 | Thiết bị | Mới 100% bao gồm cả vỏ chống ồn, đã được nhiệt đới hóa để hoạt động trong điều kiện khí hậu Việt Nam
– Tên máy: Máy phát điện công suất 630kVA – Model: VNG630DS – Xuất xứ: Việt Nam – Tên hãng: Máy phát điện công suất 630kVA được lắp ráp bởi Công ty Cổ phần máy phát điện Việt Nhật |
1.2 | Hệ số công suất | Cosj=0.8 |
1.3 | Công suất liên tục | 575 kVA |
1.4 | Công suất dự phòng | 630 kVA |
1.5 | Điện áp định mức | 380V / 220V – 400V/ 230V |
1.6 | Số pha/ dây | 3 pha 4 dây |
1.7 | Tốc độ quay | 1500 vòng/phút |
1.8 | Tần số hoạt động | 50Hz |
1.9 | Loại nhiên liệu | Dầu diezel |
1.10 | Kích thước gồm vỏ chống ồn | 4810*1610*2620 (mm) |
1.11 | Trọng lượng gồm vỏ chống ồn | 4835(kg) |
1.12 | Hệ thống bảo vệ | Máy đã bao gồm MCCB bảo vệ đầu cực |
2. Phần động cơ DP180LA tổ máy Doosan 630Kva
Tổ máy Doosan 630KVA sử dụng động cơ diesel với model DP180LA được sản xuất nguyên bản tại Hàn Quốc. Động cơ diesel là nguồn điện của thiết bị máy phát điện, được thiết kế đặc biệt, chức năng an toàn và ổn định, sử dụng trong công nghiệp, đánh lửa nén 4 thì, 2 thì, với phụ kiện tương đối cung cấp điện ổn định
Động cơ DP180LA được trang bị 10 xi-lanh xếp hình chữ “V” với công suất cực đại lên tới 504 kW (630kVA) giúp tổ máy VNG630DS dễ dàng đáp ứng mức tải 100% công suất. Ngoài ra, động cơ được trang bị két nước 500C phù hợp với khí hậu nóng tại Việt Nam.
2.1 | Nhà sản xuất | HYUNDAI DOOSAN (Sản xuất tại Hàn Quốc Nguyên Bản)
– Model: DP180LA |
2.2 | Chất lượng | Mới 100% |
2.3 | Kiểu động cơ | Động cơ Diezel 4 thì, nhiên liệu phun trực tiếp có turbo tăng áp. |
2.4 | Công suất liên tục | 502 KW |
2.5 | Số xi lanh | 10 |
2.6 | Dung tích xi lanh | 18,273 lít |
2.7 | Cách bố trí xilanh | Hình Chữ V |
2.8 | Hệ thống nạp khí | – Nạp khí băng turbo tăng áp |
2.9 | Mức tiêu thụ nhiên liêu định mức | – Tiêu thụ ở 100% công suất liên tục: 123,6 lít/h
– Tiêu thụ ở 75% công suất liên tục: 94,2 lít/h – Tiêu thụ ở 50% công suất liên tục: 64,8 lít/h |
2.10 | Hệ thống nhiên liệu | – Bơm nhiên liệu: Bơm bằng tay (bơm mồi) và bơm máy (bơm cao áp)
– Dung tích bình nhiên liệu: 970 lít, được gắn liền vào bệ máy |
2.11 | Hệ thống làm mát | – Làm mát bằng nước kết hợp với quạt gió
– Dung tích bình nước làm mát: 91 lít |
2.12 | Hệ thống bôi trơn | – Bôi trơn cưỡng bức + tự vung
– Dung tích dầu bôi trơn (bao gồm cả lọc dầu động cơ): 34 lít |
2.13 | Hệ thống xả khí | – Xả khí bằng hệ thống ống xả
– Hệ thống ống xả với khớp nối mềm đồng bộ theo máy |
2.14 | Hệ thống khởi động | – Khởi động bằng động cơ đề
– Loại bình ắc quy 12-24V – Mô tơ đề: 12-24V |
2.15 | Hệ thống dừng máy | – Tắt máy bằng điện
– Cuộn dây dừng động cơ 24VDC |
2.16 | Lọc gió | – Kiểu lọc lõi tách rời có thể tháo lắp để sửa chữa và thay thế dễ dàng |
2.17 | Điều tốc | Điện tử |
2.18 | Tỷ số nén | 15:1 |
2.19 | Dung tích nhớt | 34 lít |
3. Đầu phát điện HCI544E tổ máy phát điện Doosan 630Kva
3.1 | Nhà sản xuất | Stamford (Thương hiệu Anh, nhà máy sản xuất tại Trung Quốc)
– Model :HCI544E |
3.2 | Công suất liên tục | 575 kVA |
3.3 | Công suất dự phòng | 630 kVA |
3.4 | Số pha/ dây | 3 pha, 4 dây, 4 cực |
3.5 | Tần số hoạt động | 50 Hz |
3.6 | Điện áp đầu ra | 380/220 V xoay chiều |
3.7 | Kiểu máy | – Kiểu kín
– Tự kích từ, trường quay, không chổi than – Các cuộn dây được sơn cách điện và chống thấm cho phép làm việc trong môi trường có hơi nước và độ ẩm cao phù hợp môi trường Việt nam |
3.8 | Kích từ | – Tự kích từ, có nam châm vĩnh cửu cấp kích thích ban đầu
-Bộ AVR cấp điện nuôi cuộn kích từ |
3.9 | Độ chính xác của điều chỉnh điện áp | – Điện áp được điều khiển chính xác trong phạm vi ±1 % điện áp đầu ra với sai lệch tốc độ từ 2-5%.
– Tự động điều chỉnh điện áp theo các mức tải bằng AVR |
3.10 | Cấp cách điện/ Cấp cách nhiệt | H/H |
3.11 | Cấp bảo vệ cơ học | IP 23 |
3.12 | Khả năng quá tải | 10% trong 1 giờ |
3.13 | Hệ thống bảo vệ điện áp ra | – Aptomat bảo vệ quá tải và ngắn mạch
– AVR có khả năng bảo vệ quá kích thích điện áp |
Stamford là thương hiệu đầu phát điện hàng đầu thế giới của Anh Quốc. Có nhà máy sản xuất chính hãng đặt tại Anh Quốc và nhiều nước khác trên thế giới.
Đầu phát tự kích từ, tự điều chỉnh, bảo vệ màn điện, chống rò theo tiêu chuẩn IEC60034. Điều chỉnh điện áp duy trì trong khoảng ±0.5% từ không tải đến 100% tải, hệ số công suất cosΦ 0.8.
Dây quấn chịu được bôi trơn ẩm. Kích từ nguồn điện xoay chiều AC, phần quay và kích từ bọc nhựa polymer cao cấp, chống được sự ăn mòn của dầu và axit. Ổn định điện áp. Cân bằng quay theo tiêu chuẩn BS5625. Mỡ bôi trơn chất lượng cao. Thép phần quay đổ silicon kín chặt.
4. Hệ thống điều khiển và bảo vệ máy phát điện Doosan 750kva
Tổ máy VNG630DS sử dụng bộ điều khiển model DSE7320 MKII do hãng Deepsea (UK). DSE7320 MKII là loại điều khiển thông minh, tự động cấp điện sau 15 – 20 giây (từ khi nhận được tín hiệu mất điện). Do hệ thống điều khiển được thiết kế để tự động khởi động, nên nó được thiết lập với kết nối thiết bị điều khiển từ xa, bao gồm cả các thiết bị kết nối dừng khẩn cấp điều khiển từ xa, bảng điều khiển chuyển tải thông minh, cũng như thiết bị cảnh báo điều khiển từ xa.
4.1 | Thiết bị hiển thị | Màn hình tinh thể lỏng
Bảng điều khiển: Deepsea (Anh Quốc) Model: DSE 7320 MKII |
4.2 | Hệ thống điều khiển | – Điều khiển bằng tay và tự động
– Khóa cấp nguồn điều kiển – Các nút điều khiển và cài đặt hệ thống như: STOP/RESET-MANUAL-AUTO -START – Dừng máy khi có các lỗi sự cố và dừng máy khẩn cấp bằng tay – Báo lỗi sự cố, tắt máy và lưu lại các lỗi |
4.3 | Hệ thống đo lường và chỉ thị | 1.Các thông số động cơ
– Nhiệt độ động cơ – Mức nhiên liệu – Điện áp bình ắc quy – Áp suất dầu động cơ – Tốc độ động cơ – Số giờ chạy của động cơ 2.Các thông số đầu phát – Điện áp trên 3 pha(pha-pha, pha và trung tính)(V) – Dòng điện trên 3 pha (A) – Công suất hoạt động trên từng pha và tổng (KW) – Công suất biểu thị của từng pha và tổng (kVA) – Công suất phản hồi của từng pha và tổng (kVAr) – Hệ số hoạt động của từng pha và hệ số trung bình – Điện áp nạp bình ắc quy – Ngày/giờ |
4.5 | Hệ thống cảnh báo và bảo vệ | 1. Hệ thống cảnh báo
– Tốc độ vòng tua của động cơ Cao/thấp – Điện áp Acquy Cao/thấp – Báo lỗi bật/tắt máy – Lỗi sạc acquy – Dòng điện đầu ra Cao – Điện áp đầu ra Cao/thấp – Áp suất dầu bôi trơn thấp – Lỗi dừng khẩn cấp – Nhiệt độ nước làm mát động cơ cao 2. Đèn LED chỉ dẫn – Đèn báo màn hình chính hoạt động – Đầu phát điện hoạt động – Điện áp trên tải |
5. Hệ thống kết nối điện áp ra máy phát điện Doosan 630kva
5.1 | Hệ thống kết nối với phụ tải | – Các cực đấu điện
– Aptomat bảo vệ |
6. Hệ Thống khung bệ tổ máy phát điện Doosan 630kva
6.1 | Hệ thống khung bệ | – Khung máy làm bằng thép cấu hình có giảm chấn
– Bệ máy làm bằng thép cấu hình – Giảm chấn đặt giữa bệ máy động cơ và củ phát |
7. Phụ kiện kèm theo máy Doosan 630kva
7.1 | Hệ thống pô giảm thanh | – Gắn với động cơ qua hệ thống ống xả có khớp nối mềm
– Đồng bộ theo máy |
7.2 | Hệ thống Catalogue | 01 bộ theo tiêu chuẩn của nhà sản xuất |
8. Vỏ Chống ồn tổ máy phát điện Doosan 630kva
8.1 | Vật liệu chế tạo | Bằng thép tấm độ dày 2 mm |
8.2 | Xử lí hóa học | Vỏ được xử lí chống ăn mòn và sơn tĩnh điện |
8.3 | Vật liệu cách âm | Các vật liệu cách âm đạt tiêu chuẩn của nhà sản xuất, chống cháy, chống thấm nước, độ bền cao |
8.4 | Thiết kế cơ bản | – Vỏ được thiết kế làm 2 buồng riêng biệt là buồng máy hoạt động và buồng thoát nhiệt
– Vỏ có 5 cửa mở thuận tiện cho việc bảo dưỡng sửa chữa và thay thế phụ tùng – Vỏ thiết kế có các ngỏ để kiểm tra cung cấp bổ xung nhiên liệu nước làm mát dầu bôi trơn và đường cáp điện ra – Cửa Panel điều khiển được gắn mê ca trên khung vỏ thuận tiện cho người vận hành quan sát các thông số kĩ thuật khi vận hành máy |
8.5 | Nút dừng máy khẩn cấp | Đặt trên vỏ giảm thanh, giúp dừng máy khẩn cấp trong nhưng trường hợp đặc biệt. |
8.6 | Độ ồn | 75dB ±3
Phù hợp với yêu cầu về độ ồn theo TCVN trong khu dân cư |

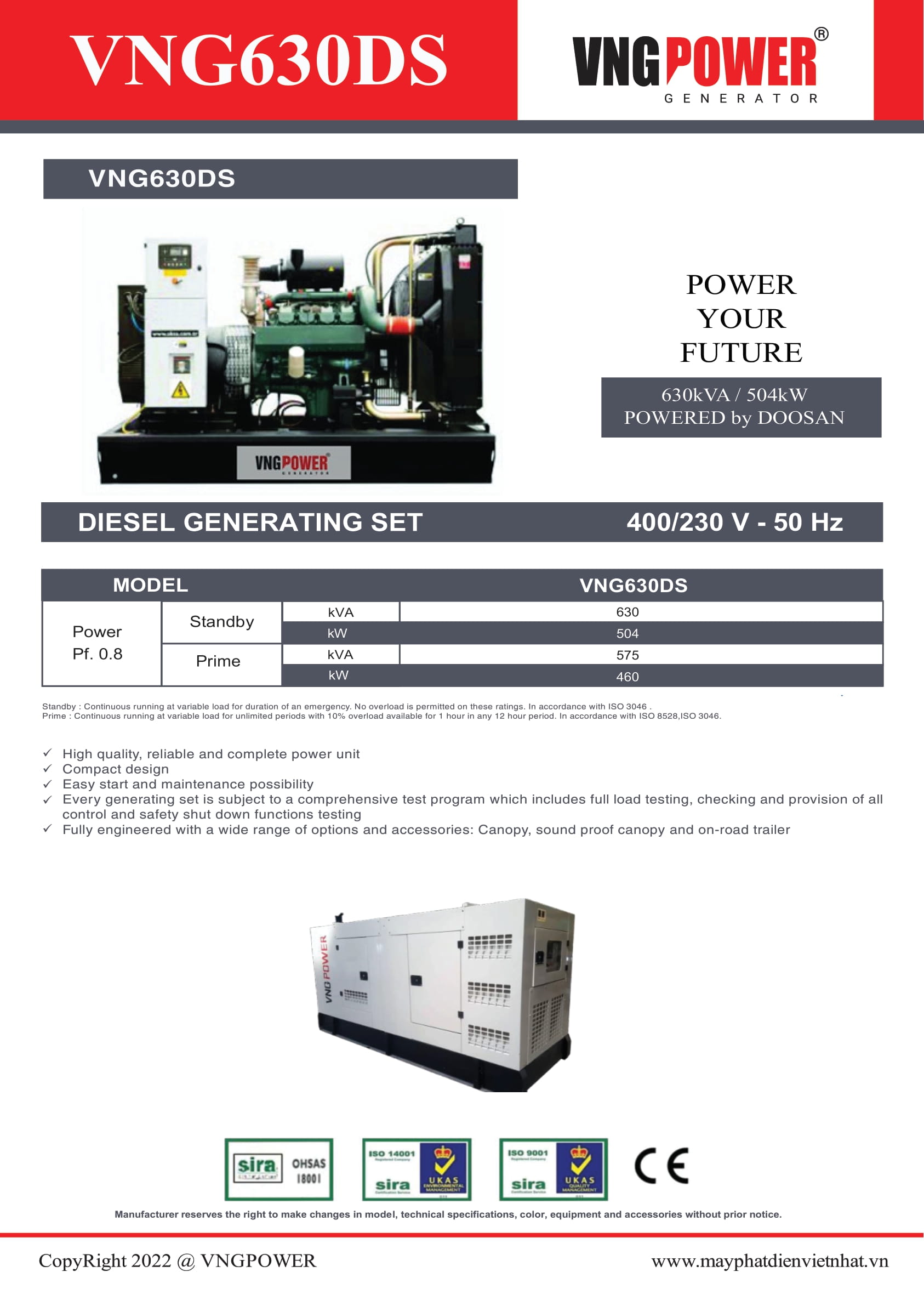

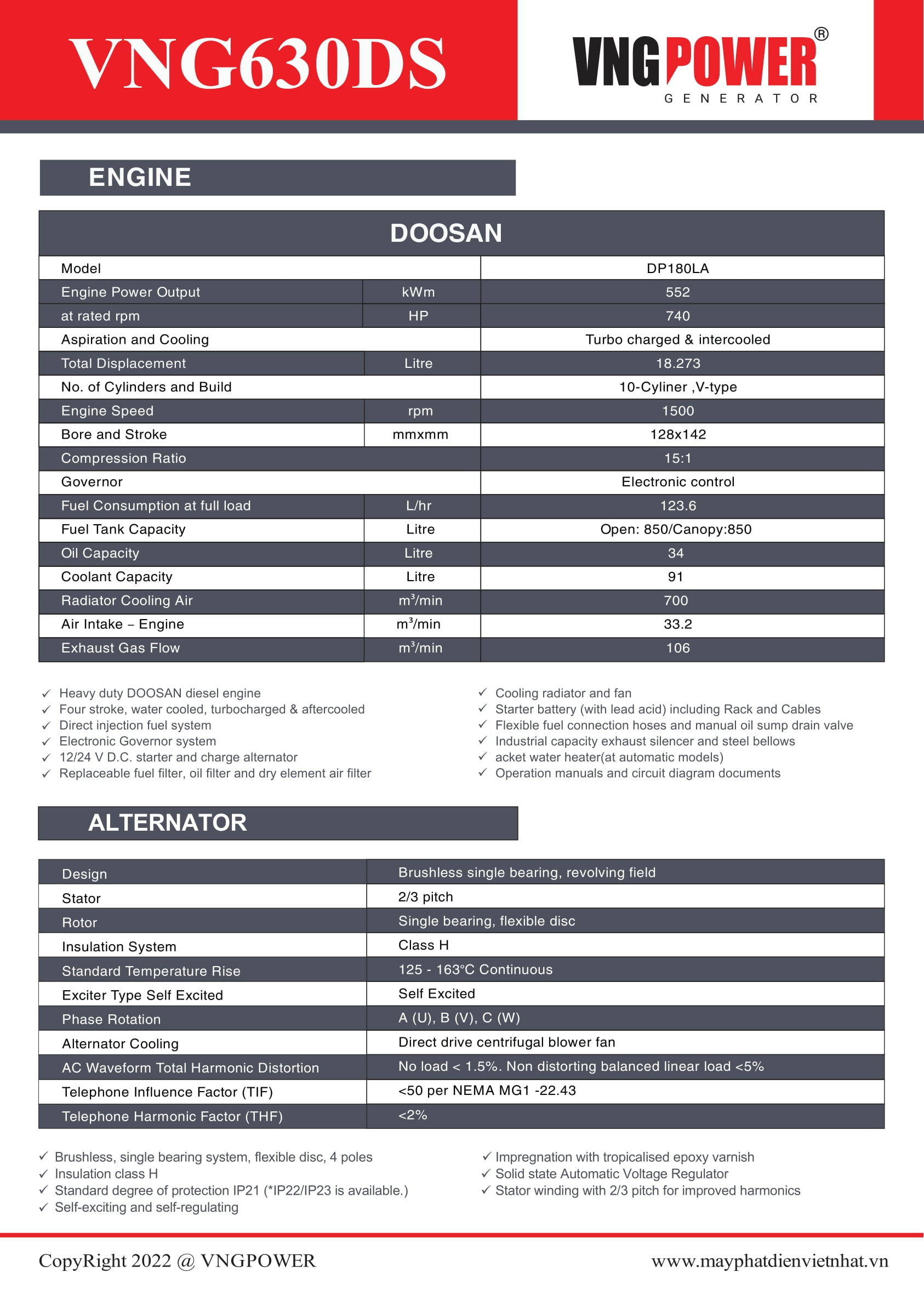

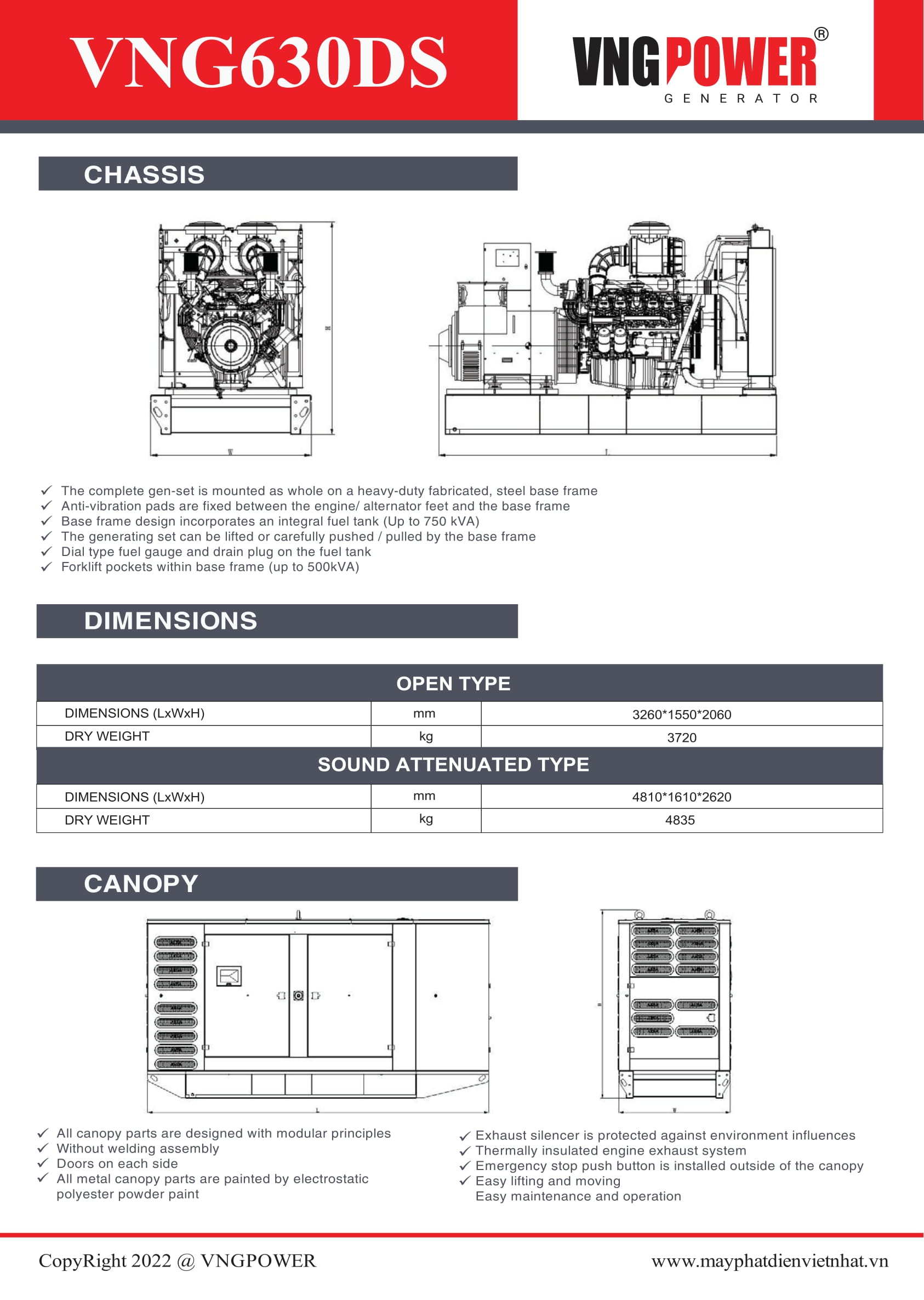

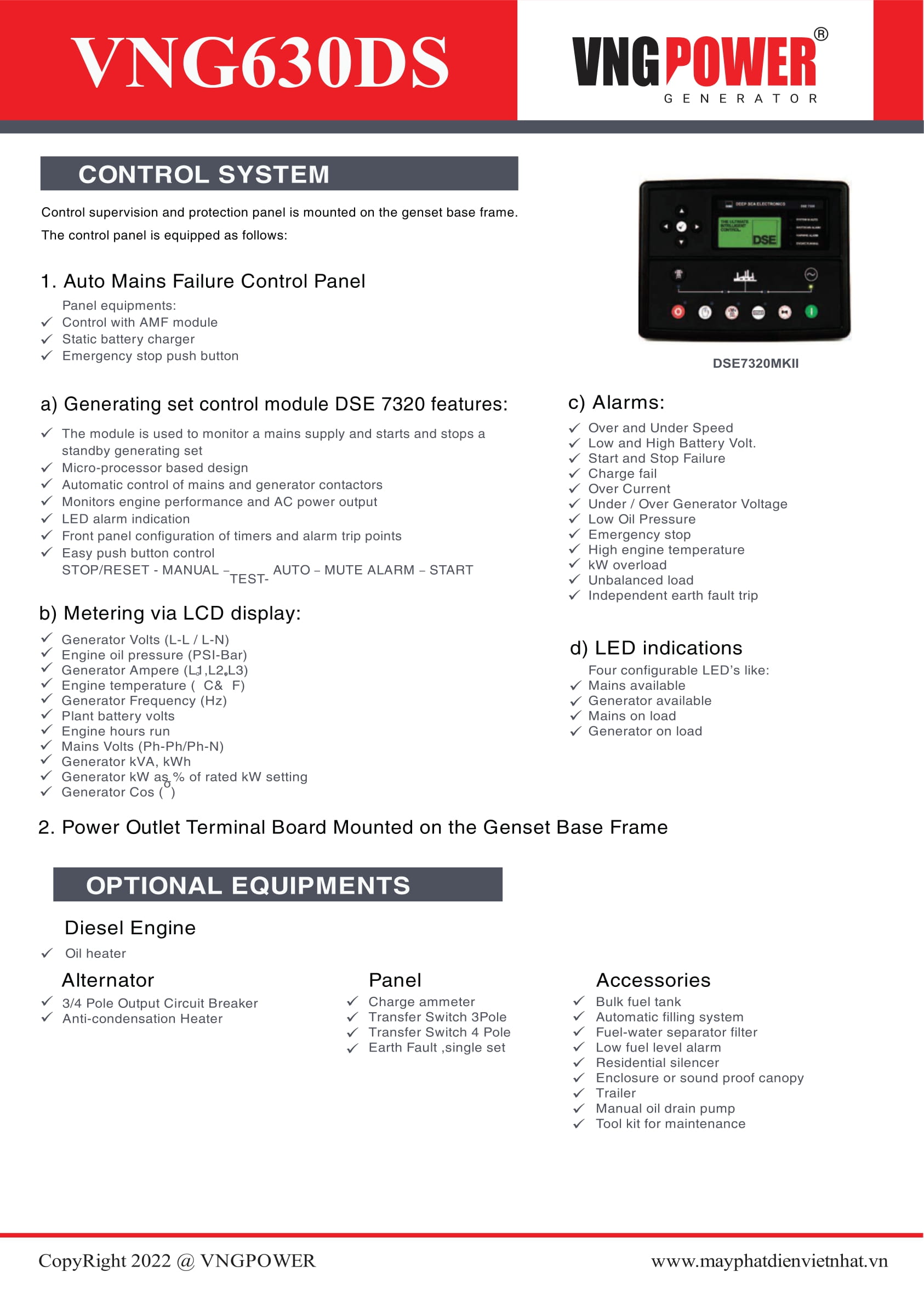

XEM CHI TIẾT CATALOGUE MÁY PHÁT ĐIỆN DOOSAN 630KVA – VNG630DS
DOWNLOAD CATALOGUE
Liên hệ tư vấn báo giá mua Máy phát điện Doosan 630kva – VNG630DS
